紅外線光電開關接線圖詳解，小白也能看懂的工業傳感器連接指南

• 時間：2025-05-29 09:08:51
• 點擊：0

“設備突然停機，操作面板報警顯示’傳感器故障’，檢查半天才發現是接線順序錯了……” 這樣的場景在工業現場屢見不鮮。作為自動化系統的“神經末梢”，紅外線光電開關的接線質量直接決定設備能否穩定運行。本文將用一張接線圖破解常見連接難題，手把手教你避開那些讓工程師抓狂的接線陷阱。

一、紅外線光電開關的“生命線”：接線邏輯解析

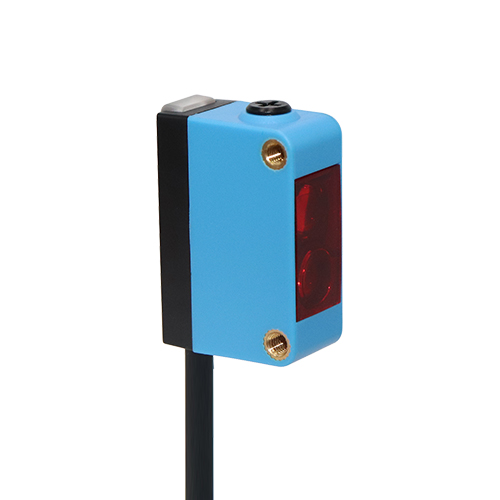

紅外線光電開關通過發射端發出調制紅外光，接收端檢測光路狀態變化實現物體檢測。其核心接線模塊包含四個關鍵部分：

1. 電源端子（V+/V-）：提供工作電壓（常見10-30V DC）
2. 信號輸出線：NPN型（輸出低電平）或PNP型（輸出高電平）
3. 抗干擾屏蔽層：抑制電磁干擾的特殊設計
4. 狀態指示燈：實時反饋工作狀態的視覺窗口

![紅外線光電開關接線示意圖]（此處應插入接線圖，描述文字需包含：棕色線接正極、藍色線接負極、黑色線為信號輸出）

二、接線實戰：5步完成精準連接

步驟1：確認電氣參數

• 查看銘牌標識：重點核對電壓范圍（如12-24V DC）、輸出類型（NPN/PNP）
• 測量供電電壓：用萬用表驗證電源穩定性（波動需<±10%）

步驟2：直流電源接線規范

1. 棕色線→電源正極（V+）
2. 藍色線→電源負極（V-）
3. 黑色線→PLC輸入點/繼電器線圈
4. 屏蔽層接地（接地電阻Ω）

案例警示：某包裝機因屏蔽層未接地，導致光電開關受變頻器干擾誤動作，日均誤觸發達37次

步驟3：交流型特殊處理

針對AC100-240V型號：

• 棕色線→火線（L）
• 藍色線→零線（N）
• 需額外配置熔斷器（推薦0.5A速熔型）

步驟4：負載匹配驗證

• 晶體管輸出型：負載電流<100mA
• 繼電器輸出型：需并聯滅弧電路
• 計算公式：負載功率=供電電壓×負載電流

步驟5：狀態確認三部曲

1. 電源指示燈：常亮表示供電正常
2. 動作指示燈：遮擋光路時閃爍
3. 信號測試：用短路線模擬輸出信號

三、高頻故障診斷：從報警燈看問題本質

故障1：指示燈全滅

• 線序接反：立即斷電，用極性檢測儀核查
• 電壓不足：檢測電源帶載能力（空載/負載壓差>2V需更換電源）

故障2：常亮不觸發

• 對射式安裝偏移：調整同軸度（偏差°）
• 鏡反射式污染：清潔反光板（酒精棉片擦拭）
• 檢測距離衰減：參考公式D=(P_min×K)/√A （P_min為最小檢測物體）

故障3：隨機誤動作

• 解決方案：
• 增加金屬屏蔽管（抑制高頻干擾）
• 電源端并聯100μF電解電容
• 信號線采用雙絞屏蔽電纜（節距<50mm）

四、進階技巧：讓傳感器壽命翻倍的布線細節

1. 電纜固定規范：

• 彎曲半徑>6倍線徑
• 振動區域預留5%余量
• 避免與動力線平行走線（最小間距30cm）

1. 環境適應性改造：

• 高溫環境套玻纖套管
• 潮濕區域灌封環氧樹脂
• 粉塵場合加裝壓縮空氣吹掃裝置

1. 維護周期建議：

• 每月檢查接線端子扭矩（0.5-0.6N·m）
• 每季度測試絕緣電阻（>20MΩ）
• 每年校準檢測距離（使用標準測試卡）

通過掌握這些從入門到精通的接線法則，您不僅能快速排除90%以上的光電開關故障，更能根據現場工況設計出抗干擾強、穩定性高的工業級接線方案。記住：正確的接線不僅是通電，更是為智能生產線注入可靠“生命力”的關鍵所在。
