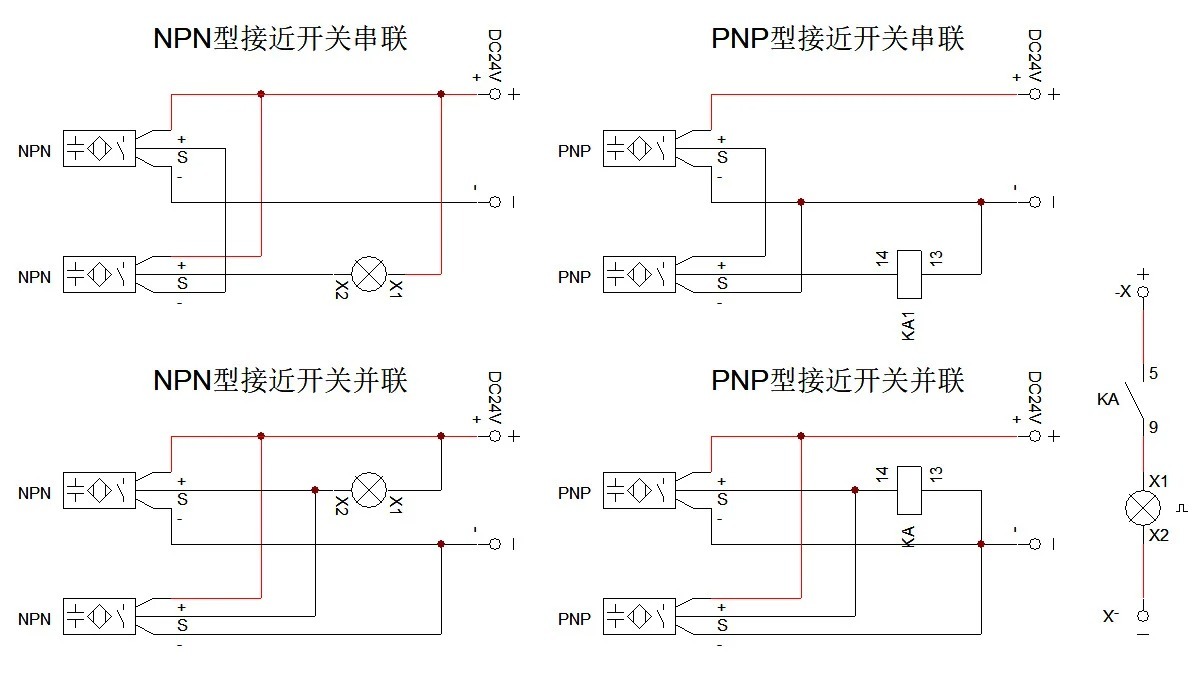

三線制接近開關接線圖解

  • 時間：2024-03-15 10:16:06
  • 點擊：0

三線制接近開關的接線圖主要涉及到三根線：棕色線（正極）、藍色線（負極）以及黑色線（輸出）。對于NPN型接近開關和PNP型接近開關，接線方式略有不同。

NPN型接近開關接線方式：

  1. 棕色線（正極）與電源的正極相連。

  2. 藍色線（負極）與電源的負極相連。

  3. 黑色線（輸出）作為負極使用，連接至負載的一端，負載的另一端連接至電源的負極。

PNP型接近開關接線方式：

  1. 棕色線（正極）與電源的正極相連。

  2. 黑色線（輸出）作為正極使用，連接至負載的一端。

  3. 藍色線（負極）與負載的另一端以及電源的負極相連。

需要注意的是，實際接線方式可能因設備和應用場景的不同而有所變化。因此，在接線之前，務必參考接近開關的說明書或咨詢相關技術人員，確保正確的接線和安全的操作三線制接近開關接線圖解
